TUTORIAL VLAN 2 SWITCH 1 ROUTER CISCO PACKET TRACER

By:Muhammad yordan

XI TKJ I

          Tidak jauh berbeda pada tutorial sebelum nya yang menggunakan 2 switch, di tutorial kali ini hanya di tambahkan 1 router, untuk configurasi nya agak jauh beda dengan yang 2 switch tapi hanya menambahkan beberapa perintah pada router, dan menambahkan perintah trunk pada switch 1 ke router,tapi untuk penggunaan  ip address disini berbeda dari vlan 10(a) dan vlan 20(b), untuk menyingkat waktu langsung aja liat tutorial nya ^___^

1.     Berdoa kepada Allah SWT, untuk kelancaran

2.     Membaca Basmallah, biasakan untuk memulai suatu perbuatan hendaknya kita mengucap basmallah, cieee kaya ustadz ajah guwanya wkwkkw untuk non-muslim terserah kalian deh ^__^

3.     Jangan tegang, relax, enjoy, sambil dengar music atau ngemil atau apalah terserah kalian hahaha….. canda dikit biar gak tegang

4.     Buat topologi seperti gambar di bawah ini.

5.     Buat IP address client seperti ini.

VLAN 10 (A)	VLAN 20 (B)
192.168.23.2-192.168.23.10	192.168.100.2-192.168.100.10

6.     Setting pada kedua switch untuk menentukan interfaces vlan 10 (a) dan interfaces vlan 20 (b)

7.     Jika sudah maka siap kan 2 switch dan 1 router

8.     Hubungkan switch dan router tersebut menggunakan kabel cross

9.     Masukan perintah #switchport mode trunk pada switch 1 dan switch 2

10.                        Setting router anda dengan perintah seperti di bawah ini

#interface fastethernet 0/0

#no shut

#interface fa0/0.10

#encapsulation dot1Q 10

#ip address 192.168.23.1 255.255.255.0

#end

AGAIN!!(setting lagi)

#interface fastethernet 0/1

#no shut

#interface fa0/1.20

#encapsulation dot1Q 20

#ip address 192.168.100.1 255.255.255.0

#end

Semua alemen sudah tersetting kemudian kita coba, apakah berjalan dengan baik configure kita

Coba ping dari PC client Vlan 10 (a) dan PC client Vlan 20 (b) ke router.

Nah gambar di atas itu membuktikan setting berhasil

Sekian tutorial dari saya, semoga bermanfaat walau hanya sedikit.

 baca juga artikel dan tutorial dari saya, saya ucapkan terima kasih

TUTORIAL VLAN 2 SWITCH CISCO PACKET TRACER

By:Muhammad yordan

XI TKJ I

          Tidak jauh berbeda pada tutorial sebelum nya yang menggunakan 1 switch, di tutorial kali ini hanya di tambahkan 1 switch, untuk configurasi nya tidak jauh beda dengan yang satu switch hanya menambahkan perintah mode access “TRUNK”  pada switch yang ke 2, untuk menyingkat waktu langsung aja liat tutorial nya ^___^

1.     Berdoa kepada Allah SWT, untuk kelancaran

2.     Membaca Basmallah, biasakan untuk memulai suatu perbuatan hendaknya kita mengucap basmallah, cieee kaya ustadz ajah guwanya wkwkkw untuk non-muslim terserah kalian deh ^__^

3.     Jangan tegang, relax, enjoy, sambil dengar music atau ngemil atau apalah terserah kalian hahaha….. canda dikit biar gak tegang

4.     Buat topologi seperti gambar di bawah ini.

5. Setting IP address untuk client terlebih dahulu. 192.168.23.1-192.168.23.9 pada client Vlan A, pada Vlan B 192.168.23.10-192.168.23.18.

6. setting masing-masing switch seperti perintah di bawah ini untuk membuat kelompok Vlan pada switch 1 dan switch 2 (wajib)

7. setting pada kedua switch untuk menentukan interfaces Vlan 10(A) dan interfaces Vlan 20(B)

Jika sudah di setting pada kedua switch, kemudian selanjutkan memberikan perintah “TRUNK” pada switch 2(hanya switch 2)

9. Hubungkan kedua switch menggunakan Kabel cross

10. Ketikan perintah seperti di bawah ini

#configure terminal
#interface fastethernet 0/9
#switchport mode trunk

#end

Sekian tutorial dari saya, semoga bermanfaat walau hanya sedikit.

 baca juga artikel dan tutorial dari saya, saya ucapkan terima kasih

Tutorial Vlan 1 Switch CISCO PACKET TRACER

By:Muhammad yordan

XI TKJ I

1.      Buat Topologi seperti gambar di bawah ini

2.      Setting IP address untuk client terlebih dahulu. 192.168.23.1-192.168.23.9 pada client Vlan A, pada Vlan B 192.168.23.10-192.168.23.18.

3.      Hubungkan semua pc ke switch sesuai Topologi di atas, menggunakan kabel straight atau cross

4.      Setting switch menggunakan CLI.

5.      Ketikan perintah untuk membuat Vlan A (ID 10) dan Vlan B (ID 20)

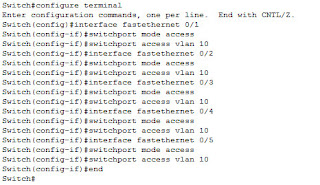

6.      Tentukan interfaces mana saja yang jadi VLan a dan VLan b, ketikan perintah seperti di bawah.

Untuk VLAN 10

Untuk VLAN 20

untuk Configurasi sudah selesai.

untuk mengatahui VLan sudah jalan coba ping dari kelompok vlan A ke Vlan B, Jika Request times out, maka Vlan aktif.

Sekian tutorial dari saya, semoga bermanfaat walau hanya sedikit.

 baca juga artikel dan tutorial dari saya, saya ucapkan terima kasih
